Secções de túneis a partir de nuvem 3D tcpScancyr Aplitop

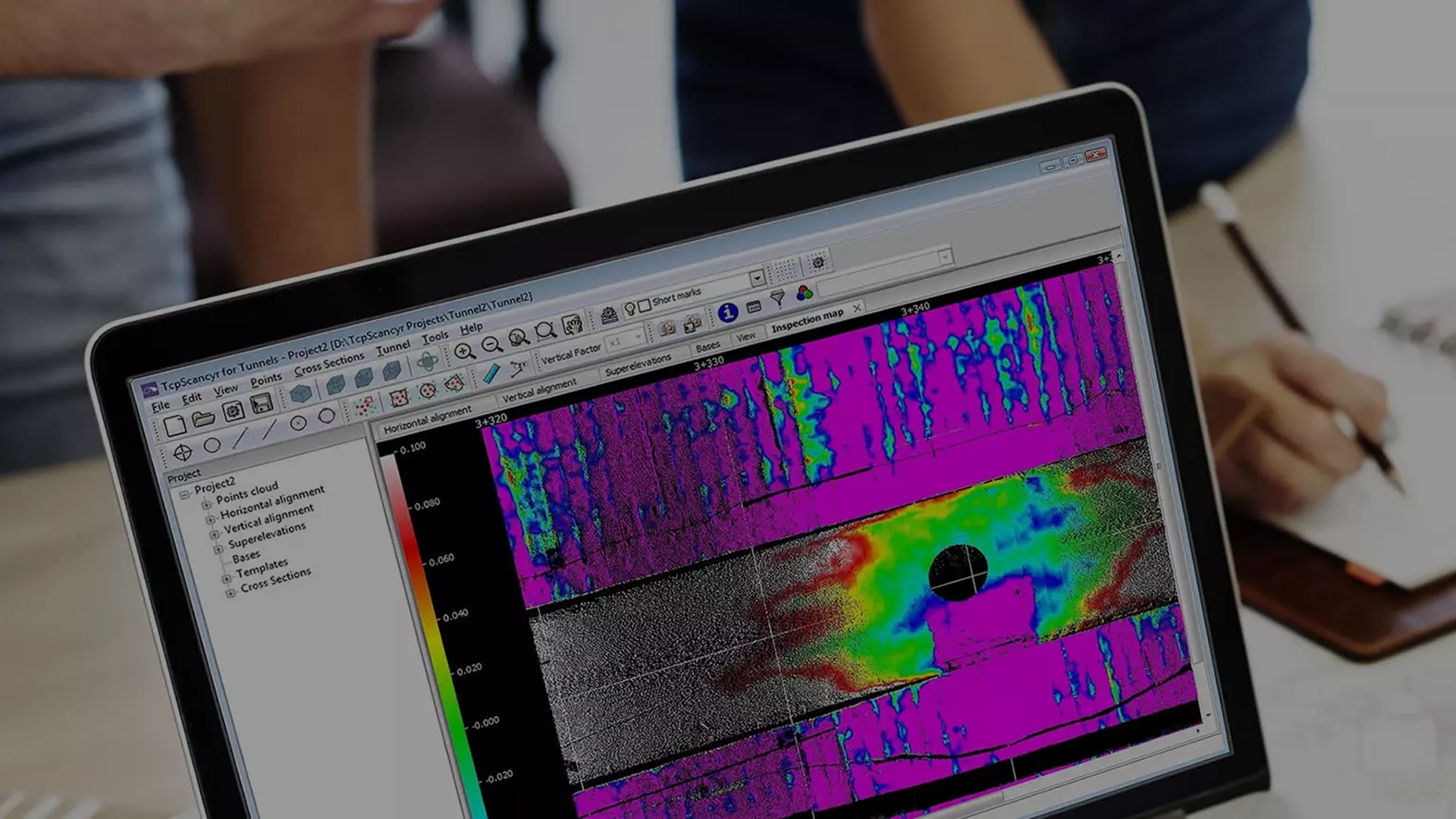

Análise de nuvens de pontos de túneis rodoviários e ferroviários
A introdução de dados é interativa e supervisionada, controlando sobreposições e outros possíveis erros.
A apresentação é dinâmica, permitindo visualizar simultaneamente a informação analítica e gráfica, incluindo a sua cotagem.
Permite adicionar, mover ou apagar vértices, aplicar novamente filtros…
Gera um relatório com diferenças em horizontal e vertical para cada camada
Podem ser geradas ortoprojeções desenvolvidas com a cor natural do scanner
Características
Importação Flexível de Dados

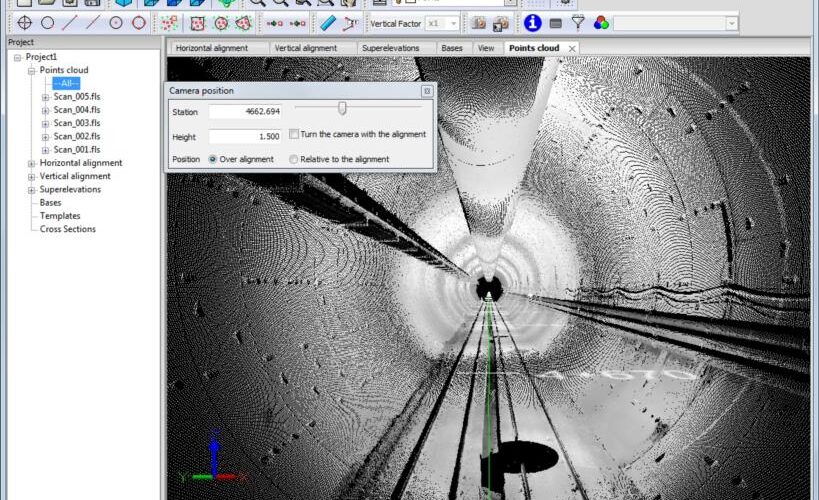

O programa solicita inicialmente os dados do projeto, tais como alinhamentos em planta, alçado e inclinações (peraltes), através de introdução numérica ou mediante conversão de formatos comerciais (LandXML, Inroads, etc.).
Opcionalmente, podem ser introduzidas as coordenadas das bases, ou seja, as localizações onde o scanner foi posicionado nas diferentes passagens.
A introdução de dados é interativa e supervisionada, controlando sobreposições e outros possíveis erros. A apresentação é dinâmica, permitindo visualizar simultaneamente a informação analítica e gráfica, incluindo a sua cotagem.
Design por Parâmetros ou DXF

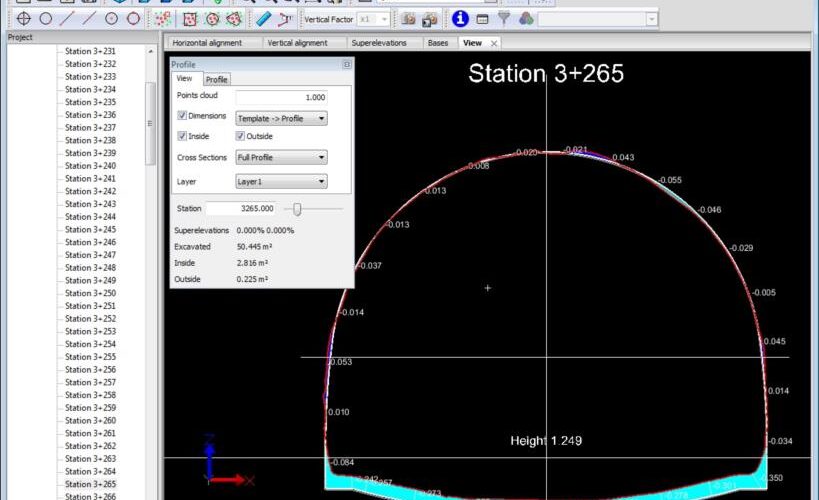

É possível definir também a secção teórica do túnel, que pode constar de várias camadas, através de introdução numérica ou importando um ficheiro DXF com as polilinhas que definem a geometria. Os vetores da secção tipo podem ser fixos, variáveis ou inclináveis.
Além disso, pode indicar-se a posição relativa da secção em relação ao eixo em planta e alçado, a espessura do pavimento, os critérios de aplicação da inclinação, a cota de escavação (destroça), etc.
As secções podem ser aplicadas a diferentes intervalos de P.K. Da mesma forma, para cada camada podem ser definidos pontos de controlo, que serão usados para calcular os desvios do eixo.

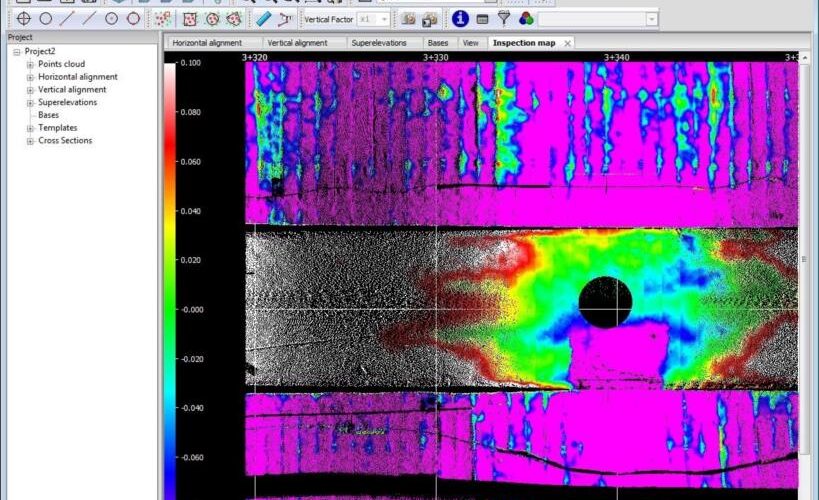

Uma vez definidos estes dados, adiciona-se a informação dos pontos recolhidos pelo scanner, através de um conjunto de ficheiros ASCII de coordenadas com a possibilidade de incorporar a cor RGB de cada ponto. Também admite formatos de Cyclone (*.pts, *.ptx), Leica HDS 4500/6000 (*.fzs) e FARO (*.fls). A aplicação pode gerir qualquer número de ficheiros, desde que haja espaço disponível em disco. Também é possível importar e exportar uma percentagem dos pontos do projeto ativo.
Todos os pontos são analisados em relação ao eixo e classificados automaticamente, podendo ser visualizados por troços ou em todo o conjunto.
A simbologia dos pontos pode ser configurada por diferentes métodos, tais como por base, P.K., deslocamento em relação ao eixo, diferença de cota em relação à rasante, ângulo, interior / exterior, distância à base, ou por cor natural. As gamas de cores a utilizar são definidas pelo utilizador.
Inspeção do Modelo Tridimensional
Os pontos podem ser examinados num visualizador tridimensional, com a possibilidade de mudar para uma vista ortogonal ou em perspetiva premindo os ícones correspondentes. Se ativarmos a projeção em perspetiva, a posição da câmara pode ser controlada diretamente sobre o eixo ou numa posição relativa, permitindo modificar o PK e a altura.
Outros controlos incluem zoom aproximar ou afastar, zoom janela, enquadramento, órbita 3D, ativar ou desativar camadas, grelha, etc. Também dispõe de ferramentas como informação de pontos, medição de distâncias 3D, etc.
Seleção Avançada de Dados

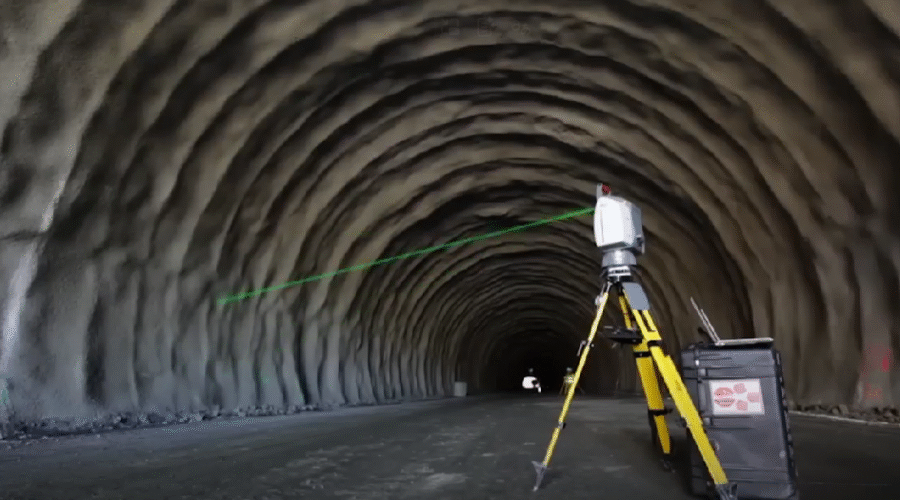

A aplicação incorpora uma série de ferramentas interativas de filtragem de pontos por diferentes critérios:
Todos os filtros têm como parâmetro o intervalo de P.K. a usar, bem como os valores mínimo e máximo. O volume que define o filtro a aplicar no espaço é visualizado de forma interativa.
Os pontos efetivamente filtrados são marcados na nuvem de pontos e desativados, não sendo tidos em conta para o posterior cálculo de perfis. Além disso, os filtros podem ser combinados entre si, restaurados e a seleção pode ser invertida.
Também é possível a seleção gráfica manual de pontos por retângulo, círculo ou polígono.
Geração sem Secção Teórica

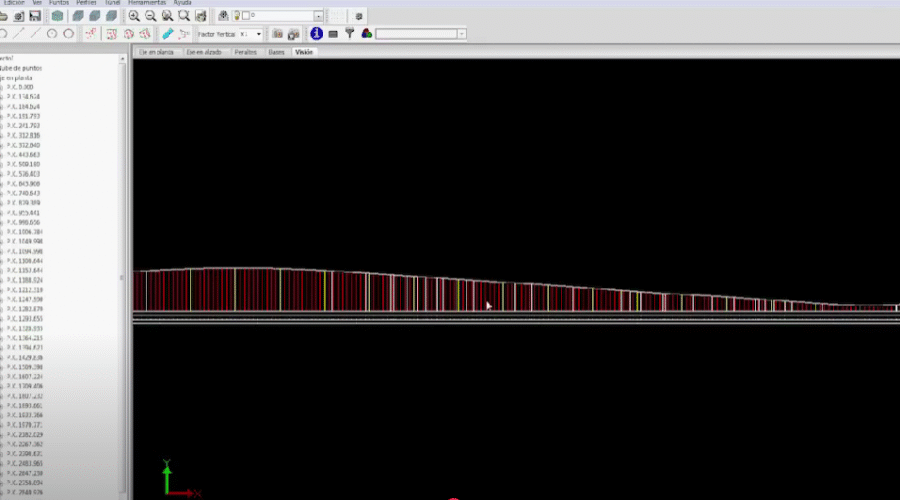

Com toda a informação recolhida nos passos anteriores, já é possível calcular as secções transversais, sem necessidade de introduzir a secção teórica do túnel, como costumam exigir a maioria das aplicações comerciais.
Para isso, especificamos o intervalo de P.K., o intervalo de geração e a largura de banda a utilizar para selecionar os pontos próximos do plano que forma cada perfil. Também podem ser considerados pontos singulares em planta ou alçado e outros indicados pelo utilizador.
Os perfis podem ser calculados perpendiculares ao eixo em alçado, ou perpendiculares ao plano XY. Também podem ser calculados por regressão.
Opcionalmente, pode ser ativada a filtragem dos perfis para eliminar picos. Apenas intervêm no cálculo os pontos que não foram desativados com os diferentes filtros.
O programa incorpora um potente editor de perfis, com opções para adicionar, mover ou apagar vértices, aplicar novamente filtros, etc.

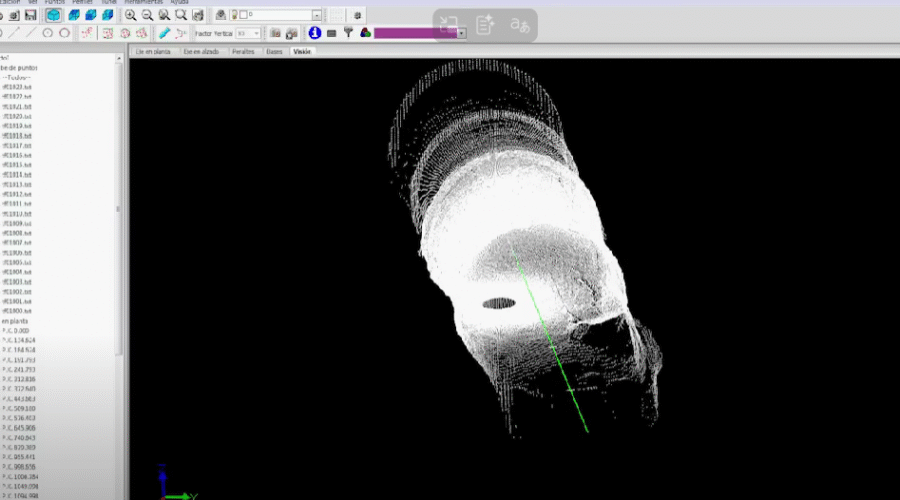

Quantificação da Escavação
Se as secções tiverem sido definidas, o programa calcula automaticamente as superfícies e volumes dentro e fora da secção e a que falta executar, separando os resultados de avanço e destroça. Estes dados podem ser representados sobre o perfil ou pode ser gerado um relatório para imprimir, exportar para Excel ou HTML.
O programa também pode exportar o desenho para um ficheiro DXF, permitindo configurar o formato de papel, escalas, opções de representação, etc. Através da comparação de perfis, calculam-se a superfície e o volume entre dois ficheiros de perfis, ou de uma camada indicando a sua espessura.

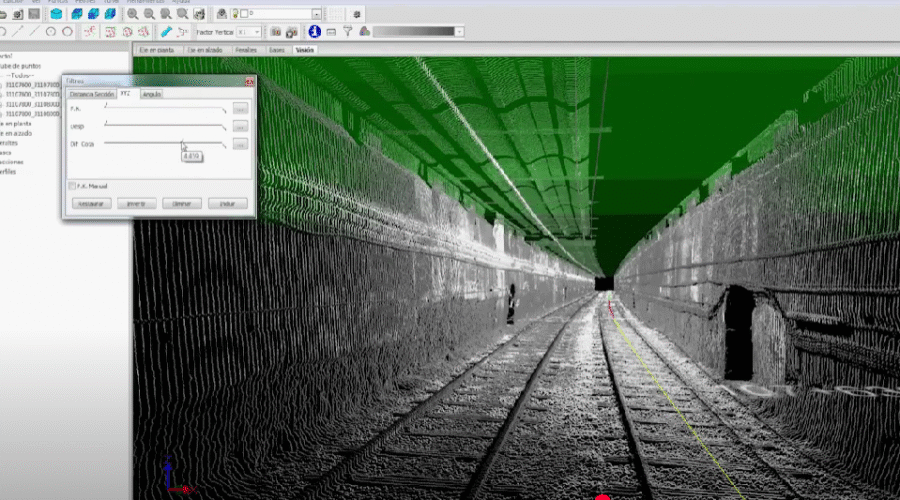

Análise do Eixo Real
Visualização Dinâmica e Animação

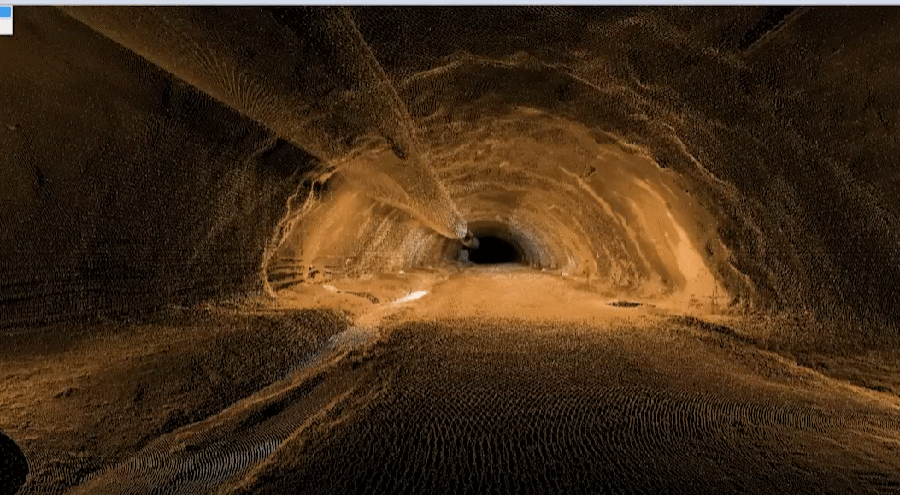

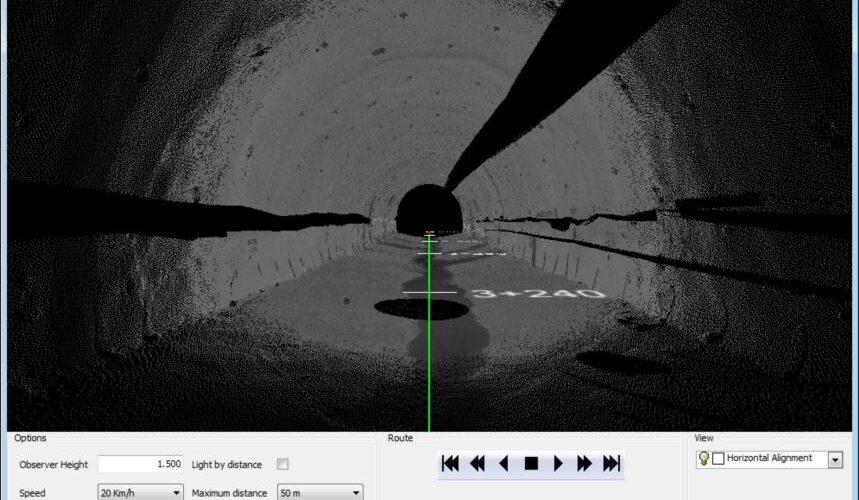

Outra possibilidade que a aplicação oferece é a simulação do percurso pelo túnel, posicionando o utilizador dentro deste a uma altura determinada e permitindo controlar a posição, velocidade, sentido e alcance da vista. Através de um painel, pode controlar-se a posição sobre o eixo, podendo avançar, retroceder, parar, ir para o primeiro ou para o último PK, ou introduzi-lo diretamente.
Também podem ser ativadas como camadas opcionais as secções teóricas ou calculadas, o eixo, as superfícies, etc. Por último, pode ser gerado um vídeo em formato AVI com esta animação.
Licencias
Requerimientos
Sistema Operativo
Periféricos
Placa Gráfica
Resolução mínima 1024×768 pixels, compatível com OpenGL
Disco rígido
10 Gb de espaço livre
Memória
Mínima 2 Gb
Processador
Intel Dual Core 2 Ghz ou superior
Formatos de ficheiro suportados
FAQ
É um software avançado concebido para processar nuvens de pontos obtidas com scanner laser. A sua função principal é analisar estes dados para calcular e gerar perfis transversais, relatórios de volumes e outra documentação técnica essencial em projetos de construção e manutenção de túneis.
O TCP-Scancyr é compatível com os formatos de nuvens de pontos mais comuns do mercado, permitindo trabalhar com dados de praticamente qualquer scanner terrestre.
Não, e essa é uma das suas grandes vantagens. Ao contrário de outras aplicações, o TCP-Scancyr pode calcular as secções transversais diretamente a partir da nuvem de pontos, sem necessidade de ter previamente a geometria teórica.
A aplicação inclui um potente visualizador 3D e ferramentas interativas para filtrar a nuvem de pontos. Pode eliminar pontos indesejados por critérios como a distância à secção, a cota, o deslocamento ao eixo ou através de seleção gráfica manual, garantindo que os cálculos sejam realizados apenas com dados válidos.
Sim, o programa incorpora um potente editor de perfis que permite adicionar, mover ou apagar vértices, bem como aplicar filtros adicionais para ajustar o resultado final às necessidades do projeto.
O TCP-Scancyr permite gerar uma grande variedade de resultados, entre os quais se destacam:
Sim, uma das suas funções permite realizar uma comparação de perfis entre dois ficheiros diferentes (por exemplo, duas nuvens de pontos recolhidas em datas distintas) para calcular as superfícies e volumes de diferença entre elas.
