tcpTUNNEL CAD
Análise de dados de túneis obtidos com estação total
O software TcpTunnel CAD permite o pós-processamento de dados de túneis num ambiente de desenho assistido por computador (CAD). A definição de cada projeto é realizada a partir do seu eixo, secções e ficheiros de pontos, sendo compatível com múltiplos formatos. As secções podem ser definidas numericamente ou graficamente e podem ser interpoladas ao longo do eixo.
O programa calcula e desenha os perfis medidos, permitindo a etiquetagem de valores como desvios, cotas ou áreas, e dispõe de um editor para depurar os dados. Além disso, calcula os volumes de subescavação e sobre-escavação comparando as medições reais com as secções teóricas, gerando relatórios exportáveis. Finalmente, a ferramenta pode criar modelos 3D do túnel para gerar representações realistas e animações.
Defina o eixo e as secções do túnel a partir de dados CAD ou numéricos em múltiplos formatos
Calcule e represente perfis medidos, compare desvios e obtenha volumes de escavação
Gere modelos 3D realistas do túnel e crie animações para uma visualização completa
Características
Importe dados em formatos como LandXML e defina a geometria do projeto de forma numérica ou gráfica
O software permite definir cada projeto de túnel a partir do seu eixo em planta e alçado, juntamente com as secções e ficheiros de pontos. Oferece uma ampla compatibilidade com formatos standard da indústria, como LandXML e Trimble TXL, para facilitar a integração de dados. As secções podem ser criadas de forma flexível, seja introduzindo os seus valores numericamente ou designando uma polilinha diretamente no ambiente CAD. Além disso, é possível aplicar múltiplas secções ao longo do eixo e interpolar as suas dimensões para um ajuste preciso.
Represente perfis, etiquete desvios e cotas, e depure os dados com o editor integrado

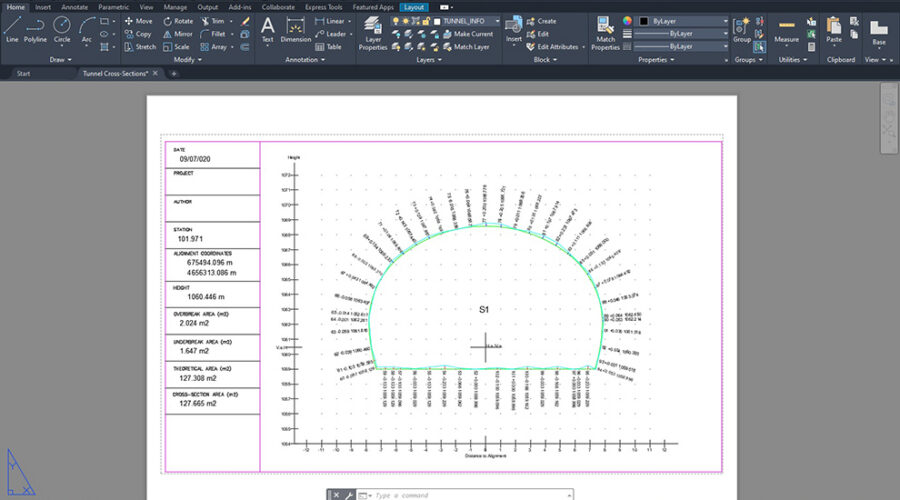

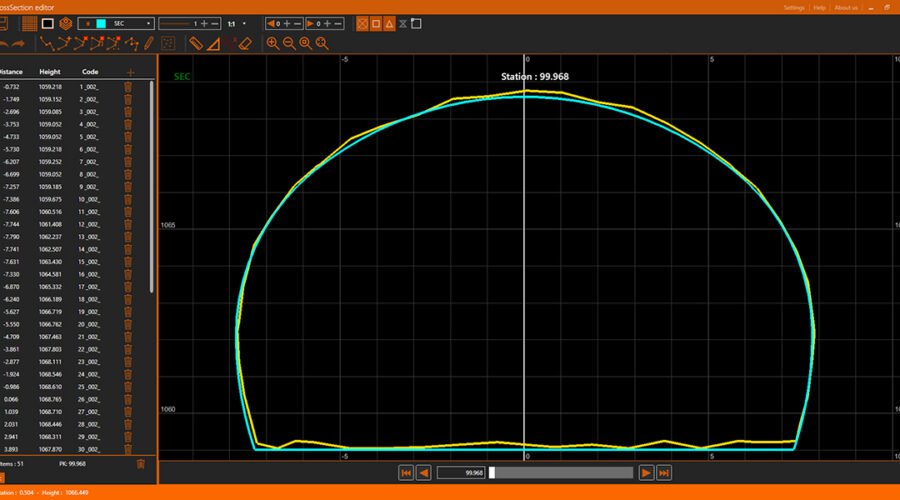

O software calcula os perfis medidos a partir dos pontos recolhidos e representa-os graficamente no ambiente CAD, seja de forma individual ou por folhas. Oferece opções avançadas para a etiquetagem de informações fundamentais como os desvios entre a secção teórica e a medida, o PK, as cotas e as áreas. Adicionalmente, permite gerar uma vista 3D dos perfis num esquema alámbrico. Para garantir a precisão dos dados, inclui um potente editor de perfis com ferramentas de limpeza que permitem eliminar, adicionar ou mover pontos antes da representação final.
Obtenha relatórios de escavação e crie visualizações realistas e animações do projeto

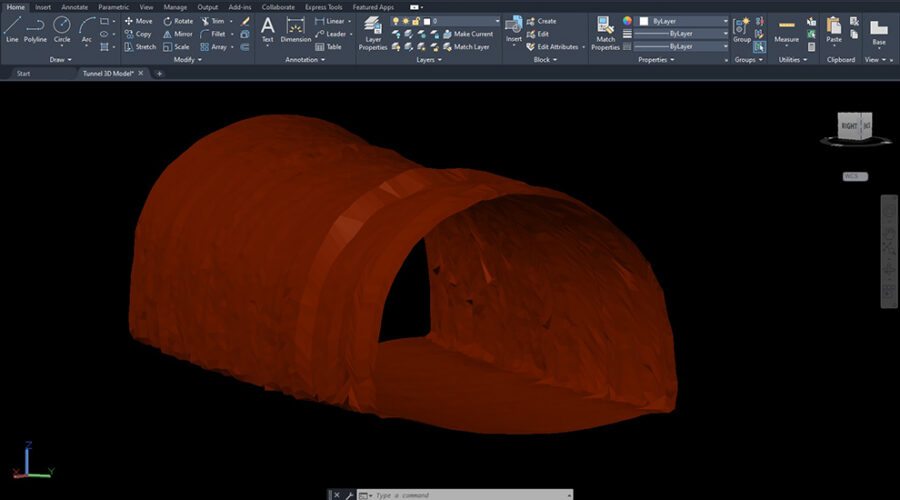

O programa calcula os volumes de subescavação e sobre-escavação comparando as secções teóricas com as medições reais, gerando relatórios detalhados que podem ser impressos ou exportados para formatos como Excel. Adicionalmente, o TcpTunnel CAD tem a capacidade de criar modelos 3D do túnel, os quais podem ser renderizados para obter um acabamento realista e exportados para diversos formatos. A ferramenta também inclui comandos que permitem ao utilizador deslocar-se ao longo do eixo e criar animações para uma visualização dinâmica do projeto.
Gera secções transversais de túneis para estradas e ferrovias a partir de scanner 3D
Licenças
Requisitos
FAQ
O TcpTunnel CAD é um software profissional que funciona como um complemento (plugin) dentro de plataformas CAD (como AutoCAD, BricsCAD ou ZWCAD). Foi concebido para o pós-processamento de dados topográficos de túneis recolhidos no terreno, permitindo analisar, editar e documentar projetos de obras subterrâneas.
As suas principais funções incluem a definição de projetos a partir do eixo e secções, o cálculo e desenho de perfis transversais, a comparação entre a secção teórica e a medida, e o cálculo de volumes de subescavação e sobre-escavação. Também pode gerar modelos 3D do túnel e exportá-los para diferentes formatos.
Destina-se a engenheiros civis, topógrafos e profissionais que trabalham no design, controlo de execução e documentação técnica de túneis e outras obras de infraestrutura subterrânea.
O software processa dados recolhidos por estações totais, frequentemente equipadas com o software de campo TcpTunnel, ou scanners laser. Pode importar a geometria do projeto a partir de formatos standard como LandXML, entre outros.
As secções podem ser definidas de duas maneiras: introduzindo os seus valores numericamente ou designando uma polilinha diretamente no desenho de CAD. Podem ser aplicadas várias secções ao longo do eixo e as suas dimensões podem ser interpoladas.
O programa gera relatórios detalhados das áreas e volumes de subescavação e sobre-escavação. Estes relatórios podem ser impressos diretamente ou exportados para formatos como texto, HTML, Word ou Excel para análise posterior.
O TcpTunnel CAD é compatível com várias versões de AutoCAD®, Civil3D®, BricsCAD® e ZWCAD®. Os intervalos de versões exatos podem variar, por isso recomenda-se consultar os requisitos de sistema atualizados.
Sim, uma das suas funções de destaque é a capacidade de criar um modelo 3D do túnel a partir dos perfis recolhidos. Isto permite realizar percursos virtuais e exportar o modelo para formatos como IFC para integração em fluxos de trabalho BIM.
