Replanteio tcpTUNNEL e recolha de dados em túneis Aplitop
Controlo de obras em túneis com estação total
Esta aplicação, instalada num dispositivo móvel, disponibiliza ao utilizador as opções mais comuns para a implantação e a recolha de dados de túneis com estações totais motorizadas e convencionais.
O programa tem o controlo absoluto sobre a estação total, incluindo o compensador, o ponteiro laser, a medição com ou sem prisma, em modo fino ou grosso, e o estado da bateria, que são monitorizados continuamente.
Fornecendo coordenadas, o programa informa o PK e o deslocamento
As observações do túnel são armazenadas na memória do dispositivo e podem ser enviadas para o PC
A aplicação trabalha com ficheiros ASCII em formato compatível com TCP
Características
Cada projeto é definido através do eixo em planta e alçado, as inclinações e a secção do túnel
São suportadas secções simples e complexas, abertas ou fechadas, e podem ser definidas através de parâmetros, coordenadas ou pontos recolhidos com a estação total. Também podem ser convertidas de um desenho CAD com o TcpTunnel CAD. Independentemente do tipo selecionado, devem ser especificadas as distâncias que relacionam o eixo em planta e alçado com a chave e o centro da secção. Podem ser atribuídas secções diferentes ao longo do eixo, através de intervalos de pontos quilométricos. Também são indicados os critérios de aplicação das inclinações, podendo manter fixa a distância da chave à rasante ou ao pavimento, ou então oscilando a secção conforme os valores. Opcionalmente, pode indicar-se uma espessura de pavimento.

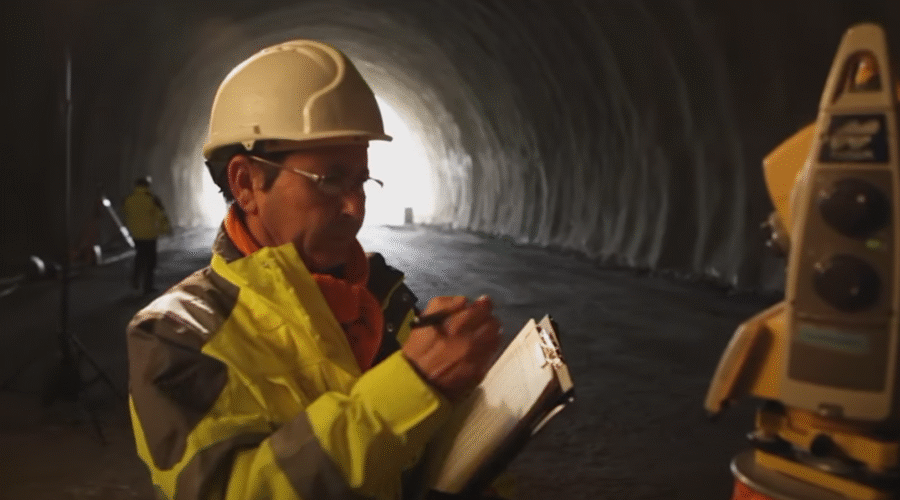

estacionamento angular, por coordenadas ou interseção inversa
Como passo prévio à recolha de dados e implantação, a estação deve ser orientada por um dos métodos disponibilizados: estacionamento angular, por coordenadas ou interseção inversa. Esta última é calculada por mínimos quadrados com geração de relatórios. Pode-se trabalhar em coordenadas locais ou projetadas em UTM. O programa também memoriza os dados do último estacionamento.
A recolha automática de perfis é realizada nos PKs teóricos estabelecidos e com o intervalo especificado pelo utilizador.
Para definir os pontos a medir de cada secção, dispõe-se de três métodos:
Também podem ser recolhidos ou não a chave, os pontos singulares ou o pavimento, e definir zonas de exclusão para ignorar tubagens de ventilação e outras zonas que não tenham interesse para a medição.

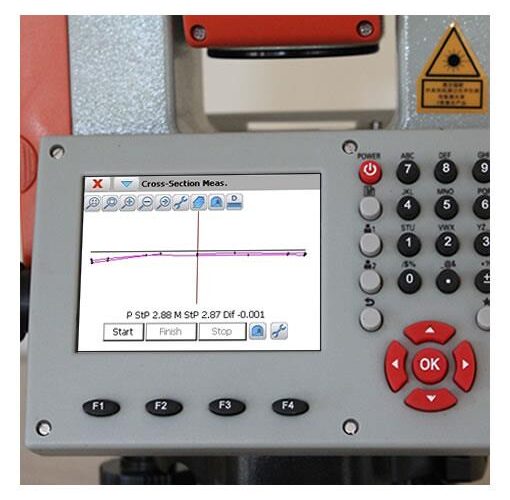

O processo de recolha de dados mostra para cada ponto lido o PK e a diferença em relação à secção teórica. A opção de leitura de pontos permite medir e armazenar coordenadas de pontos individuais, que poderão ser comparados posteriormente. Outra característica importante do TcpTunnel é a possibilidade de digitalizar pontos de um segmento do túnel (apenas em estações totais que dispõem do modo de leitura ultrarrápida). Definindo uma janela de digitalização, podem obter-se milhares de pontos de forma automática, que são utilizados posteriormente no cálculo e desenho de perfis.
O programa permite medir e armazenar observações para quaisquer pontos da secção do túnel. Posteriormente, pode realizar-se uma verificação de pontos de controlo, orientando automaticamente a estação, obtendo a análise desta em relação ao sistema de referência e informando o desvio em relação ao ponto teórico. Também se podem verificar pontos específicos de um perfil num determinado PK. Se a estação total suportar o modo tracking, permite realizar uma análise contínua dos pontos lidos.
Localização por coordenadas ou seleção

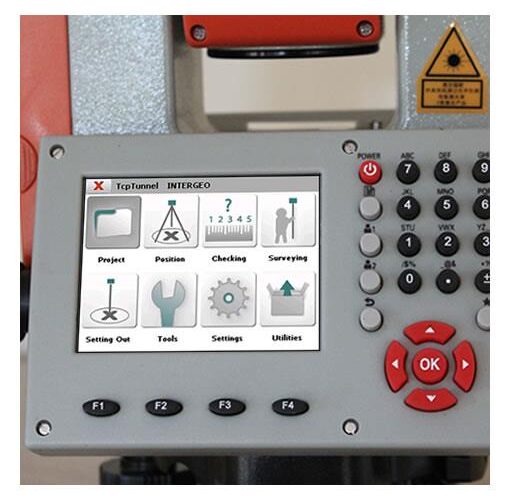

Implantação de Pontos
O programa permite implantar um ou mais pontos do ficheiro, indicando o seu número, coordenadas ou selecionando-os graficamente.
Implantação de Frente
A estação total lê um ponto situado na frente de escavação do túnel indicando o lado e nível pretendido, analisa as coordenadas para deduzir o PK e procura a projeção do nível sobre a frente, até que a distância 3D entre os pontos teórico e medido seja inferior à tolerância definida, informando o resultado obtido.
Implantação de Cavilhas (Ancoragens)
Esta característica facilita a colocação de cavilhas para suporte da rocha ou do betão, orientando o utilizador para a correta localização no PK pretendido e, além disso, perpendicular à secção.
Implantação de Pavimento
O programa solicita o PK, o deslocamento em relação ao eixo e a espessura a aplicar sobre a rasante, e através de um processo iterativo coloca no ponto quilométrico exato e informa a diferença de cota em relação ao ponto teórico.
Comparação de Secções
A aplicação permite comparar graficamente as secções teóricas e medidas ao longo do eixo do projeto. Para isso, devem ser especificados os ficheiros de pontos registados na recolha de dados e estabelecidos os valores do PK inicial e final, o intervalo de PK e a faixa de regressão.
No ecrã são mostradas, em cores diferentes, as zonas de infraescavação e sobre-escavação, juntamente com os seus valores numéricos calculados para cada perfil. Com estações totais motorizadas, também é oferecida a possibilidade de mover automaticamente o instrumento para qualquer um dos pontos que formam o perfil.
Obter PK e Deslocamento
Pontos sobre Eixo
Fornecendo um PK e um deslocamento ao eixo, são indicadas no ecrã as coordenadas X, Y, o raio e o azimute nesse ponto, para além da cota de rasante correspondente ao PK introduzido.
Análise de Pontos
Fornecendo coordenadas, o programa informa o PK e o deslocamento correspondente a este ponto. Também pode ser lido um ponto com a estação total para obter o mesmo resultado.
Distância entre Pontos
Fornecendo 2 pontos, o programa mostra a distância, o azimute, o declive e as diferenças em X, Y, Z.

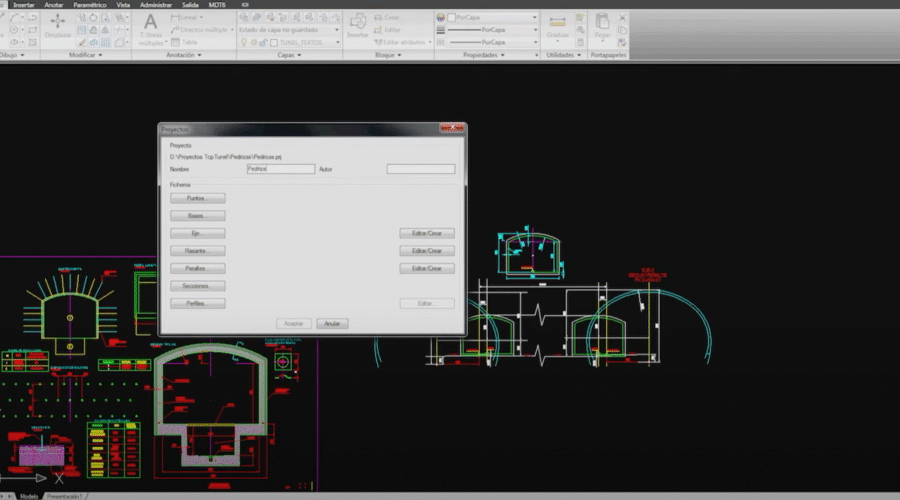

Área entre pontos
A partir de uma sequência de pontos, é mostrada a superfície e o perímetro que delimitam, bem como um gráfico deste último.
Configuração
Este menu permite estabelecer as unidades de medida de ângulos, os parâmetros de comunicação e modo de funcionamento da estação total, as tolerâncias da implantação, etc.

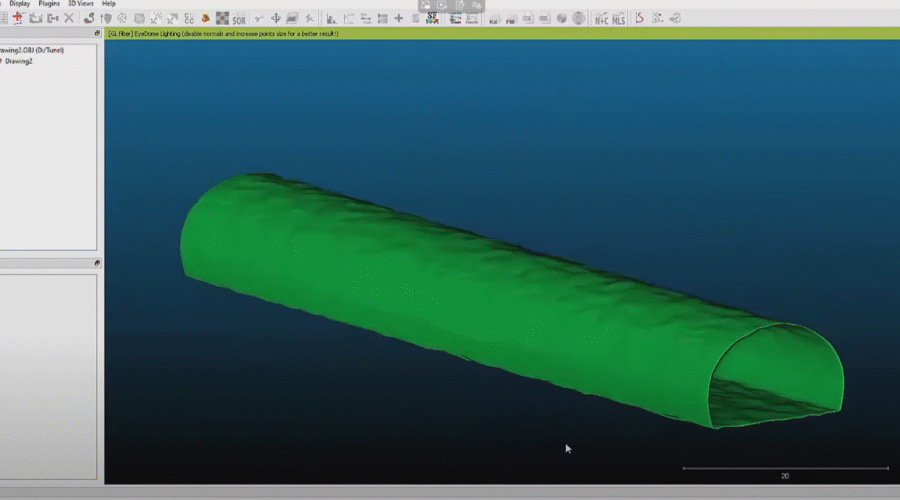

Conetividade e Transferência
A aplicação trabalha com ficheiros ASCII em formato compatível com TCP – Modelo Digital do Terreno, embora seja incluído um programa para PC que facilita a conversão de ficheiros dos formatos mais comuns no mercado. Todos os dados entre o PC e o dispositivo móvel são transmitidos de forma muito simples utilizando o Microsoft ActiveSync/Windows Mobile Device Center. Cada projeto pode conter ficheiros de bases, pontos, eixos em planta e alçado, inclinações e secções de túnel, permitindo ao utilizador editar e adicionar nova informação, bem como desenhá-la no ecrã.
Licenças
Gera secções transversais de túneis para estradas e ferrovias a partir de scanner 3D
Especificaciones
Dispositivos Suportados
Dispositivos móveis com processador ARM e sistema operativo Microsoft Windows CE 4+, Windows Mobile 4.2+, Windows Embedded Handheld 6.5 ou Windows Embedded Compact 7.
Estações Totais Suportadas
Leica
Requer licença Leica GeoCOM
FAQ
É uma aplicação de software profissional para topografia, concebida especificamente para a implantação e a recolha de dados em projetos de túneis. Permite controlar a geometria da obra de forma precisa durante as fases de escavação e construção.
O TCP-TUNNEL está concebido para ser utilizado em controladoras de dados ou dispositivos móveis no terreno e é compatível com a maioria das estações totais do mercado.
A aplicação trabalha de forma nativa com ficheiros ASCII compatíveis com TCP – Modelo Digital do Terreno. Para garantir a máxima compatibilidade, o produto inclui um programa para PC que facilita a conversão de ficheiros a partir dos formatos mais comuns do setor.
A transferência de dados é muito simples. Realiza-se através do Microsoft ActiveSync ou do Centro de Dispositivos do Windows Mobile, que ligam o dispositivo móvel ao computador.
Sim. Uma das suas funções fundamentais é o cálculo em tempo real da infraescavação e sobre-escavação. Ao medir um perfil, o programa compara-o com a secção teórica e mostra instantaneamente as diferenças, tanto de forma numérica como gráfica.
O módulo de implantação é muito completo. Permite implantar pontos do eixo, pontos da secção teórica, pontos específicos por PK e deslocamento, ou pontos por coordenadas. Além disso, conta com um guia gráfico que facilita a localização do ponto exato.
Sim, a aplicação permite configurar a estação total para realizar medições em modo sem prisma, o que é muito útil para a recolha de perfis e pontos de difícil acesso no interior do túnel.
Cada projeto pode conter todos os dados necessários para o trabalho: ficheiros de bases topográficas, nuvens de pontos, os eixos definidos em planta e alçado, diagramas de inclinações e as secções teóricas do túnel. Além disso, permite editar e adicionar nova informação diretamente no terreno.
Sim, a aplicação dispõe de várias ferramentas adicionais para realizar cálculos no terreno, tais como:
