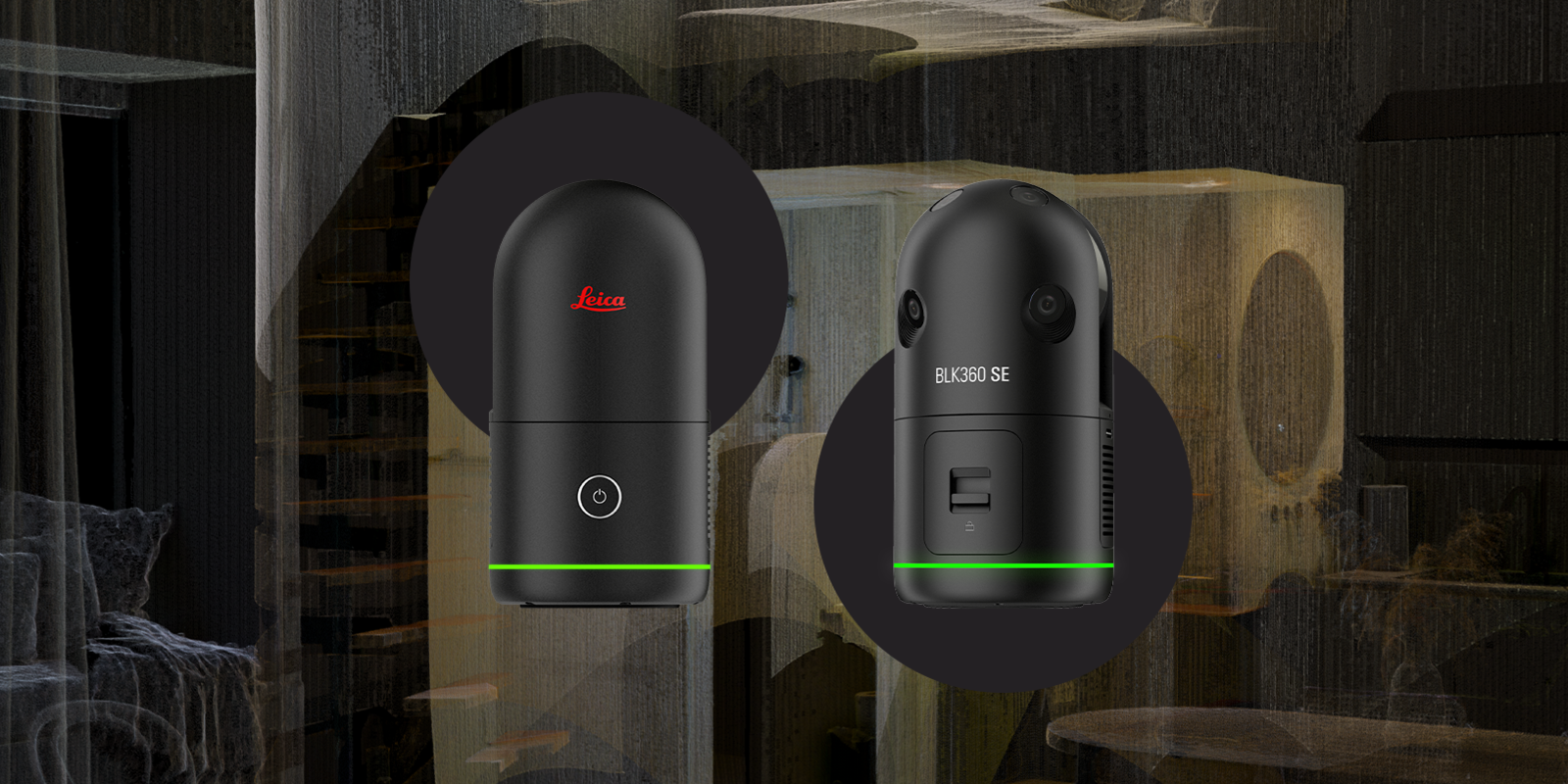

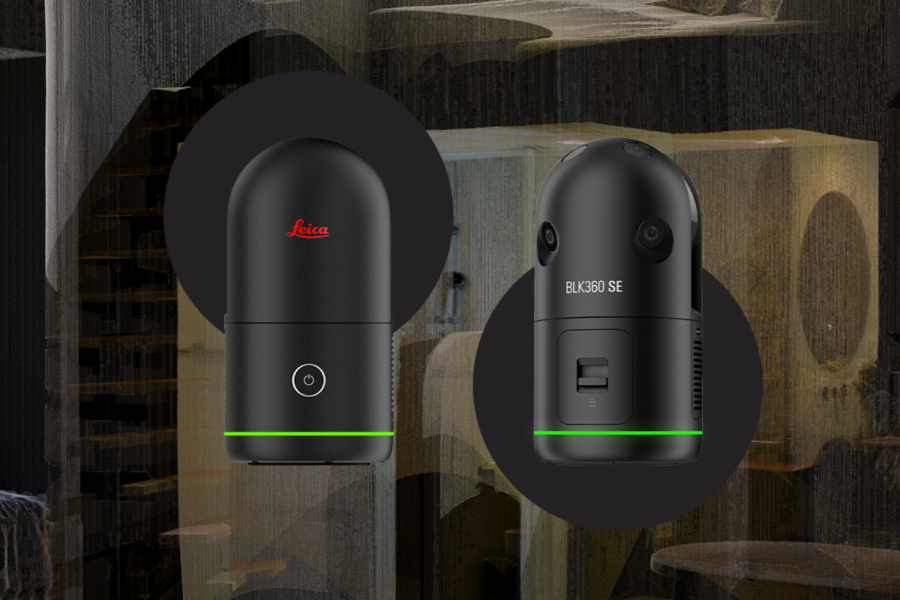

Vejamos algumas das semelhanças e diferenças entre a nossa solução Leica BLK360 SE Essentials e o scanner a laser BLK360 para que possa decidir que scanner (e que solução) responde melhor às suas necessidades.
Um pouco de contexto: o BLK360 é o scanner a laser de obtenção de imagens mais icónico da Leica BLK e vende-se separadamente. O scanner BLK360 SE, uma versão simplificada ou “edição padrão” do BLK360, oferece-se como componente da solução BLK360 SE Essentials.
BLK360 SE Essentials contém o scanner a laser de obtenção de imagens BLK360 SE, a app Cyclone FIELD 360 e PinPoint, um software de processamento e criação de modelos. Embora o scanner BLK360 seja compatível com as mesmas apps e o mesmo software, devem comprar-se separadamente para usá-los com este scanner. No entanto, estão incluídos no BLK360 SE Essentials, o que supõe uma das maiores diferenças entre os dois produtos.
A seguir, analisaremos a tecnologia e o software e realizaremos uma comparação detalhada do scanner e da solução para ajudá-lo a tomar a decisão adequada.
Os dois scanners a laser partilham o design compacto característico da série BLK da Leica Geosystems.
Ambos se usam com um só botão, o que os torna acessíveis para todos os níveis de scan, desde os utilizadores principiantes aos especialistas. Nos dois casos, o funcionamento é simples e intuitivo e permite capturar facilmente os dados 3D. Monte o BLK360 ou o BLK360 SE num tripé, prima o botão e já está tudo pronto para começar.
O BLK360 SE e o BLK360 têm um aspeto semelhante: ambos têm uma altura aproximada de 155 mm e um peso ligeiramente inferior a 0,85 kg (com a bateria instalada). Vejamos o que há dentro de cada dispositivo.
Velocidades de scan e imagens
Os dados capturados pelo BLK360 SE têm exatamente a mesma qualidade que os do BLK360, mas demora um pouco mais a digitalizá-los. A velocidade de captura, ou o tempo que o scanner demora a digitalizar a área que o rodeia, é diferente: o BLK360 SE captura um máximo de 340 000 pontos por segundo, enquanto o BLK360 pode capturar até 680 000 pontos por segundo.
O BLK360 SE pode capturar um scan de cúpula completa com imagens HDR em menos de um minuto, enquanto o BLK360 o faz em 20 segundos. Os dois scanners usam o mesmo sistema de obtenção de imagens para capturar imagens HDR de qualidade idêntica. E tanto o BLK360 SE como o BLK360 oferecem o mesmo alcance, até um máximo de 45 metros.
No entanto, o BLK360 conta com a tecnologia VIS (Visual Inertial System), que faz um seguimento da localização do scanner entre toma e toma e pré-alinha todos os dados antes de transferi-los para o software de escritório, com o que se agiliza o processo de scan e registo. Isto, combinado com uma velocidade superior de captura, faz com que o BLK360 resulte ideal para projetos maiores ou para ambientes em que é essencial contar com uma velocidade elevada.
O BLK360 SE não inclui a tecnologia VIS, de modo que é mais adequado para projetos pequenos ou médios. No entanto, o BLK360 SE fornece-se com um software e uma app de campo que ajudam os utilizadores a digitalizar facilmente e a trabalhar com os dados no escritório com rapidez. Isto cria um fluxo de trabalho completo que é tão intuitivo como o próprio scanner.
A solução BLK360 SE Essentials oferece em exclusivo um pacote completo integrado por um scanner, a app de campo e o software de processamento de nuvens de pontos.
Enquanto o BLK360 inclui a tecnologia VIS e oferece uma alta velocidade de scan, o BLK360 SE permite aceder a todo o fluxo de trabalho proporcionado com a solução. O Leica Cyclone FIELD 360 (BLK Edition) permite controlar o scanner in situ, e o software PinPoint processa e regista nuvens de pontos e permite criar modelos 3D e plantas 3D e 2D, realizar medições e usar ferramentas de análise e de limpeza de dados.
Os utilizadores podem aceder a um processo simplificado que abrange desde o registo dos dados até ao trabalho direto com eles no PinPoint. Também podem criar superfícies na nuvem de pontos, inserir elementos arquitetónicos como portas e janelas, criar plantas e, claro, medir diretamente nos dados da nuvem de pontos.
Este software 3D para o processamento de nuvens de pontos também é compatível com aplicações de CAD e BIM 2D e 3D populares, de modo que os utilizadores podem integrar os dados de scan nos seus próprios fluxos de trabalho sem problemas.
PinPoint e Cyclone FIELD 360 também funcionam muito bem com o BLK360 e podem-se comprar separadamente, mas estão incluídos na solução BLK360 SE Essentials.
As nossas aplicações complementares, Cyclone FIELD 360 e a app BLK Live, estão disponíveis tanto para o BLK360 como para a solução BLK360 SE Essentials. Foram desenhadas para facilitar a captura de dados de scan e oferecem pré-visualizações em tempo real dos dados capturados in situ pelos utilizadores, ferramentas de medição que permitem realizar medições rápidas e precisas de objetos e estruturas, e informação de scan para o controlo de qualidade dos dados 3D.
De novo, a solução BLK360 SE Essentials inclui a app Cyclone FIELD 360 (BLK Edition), disponível para iOS e Android. O BLK360 é algo diferente: inclui a app BLK Live para iOS e Android, mas não Cyclone FIELD 360.
Embora difiram em termos de aspeto, funcionamento e conjuntos de funções, estas apps contam com interfaces intuitivas que oferecem aos utilizadores tudo o que necessitam para trabalhar com os dados in situ.
Simon Mark, vice-presidente de inovação estratégica da Hexagon Geosystems, responde-nos sobre as novas capacidades do BLK360 SE Essentials. O BLK360 SE é uma nova solução composta pelo próprio laser scanner, a app Leica Cyclone FIELD 360 (BLK Edition) e o software de processamento e criação de modelos PinPoint. Em poucas palavras, é um pacote completo para a captura da realidade no âmbito da arquitetura, engenharia e construção, bem como noutros setores. É uma solução integral, pronta a usar, que permite aos utilizadores iniciarem-se de imediato na captura da realidade.
Identificámos que os profissionais da construção precisam de explorar e integrar a captura da realidade no seu trabalho. Embora possa ser uma pequena parte das suas tarefas, tem um grande impacto ao aumentar a eficiência e proporcionar dados precisos (como para medir, produzir ou instalar materiais). Um carpinteiro que usa um scanner a laser é um exemplo disto, mas há muito mais aplicações possíveis.
O mais importante é a simplicidade. A solução (BLK360 SE Essentials) proporciona um scanner, software e um fluxo de trabalho rápido para criar produtos finais. Permite gerar modelos 2D/3D, ortofotos e plantas, com compatibilidade com sistemas CAD. Está desenhada para utilizadores que usam a nuvem de pontos apenas como um meio para obter um modelo útil que lhes sirva para tarefas práticas como planear ou integrar em projetos.
Como indica o seu nome, é um pacote de componentes essenciais. Está pensado para projetos pequenos e médios. Frequentemente, os utilizadores apenas necessitam de capturar uma cena, uma planta ou um edifício pequeno, de modo que os projetos pequenos e médios são perfeitos para esta solução.
O BLK360 SE é o scanner a laser essencial para projetos pequenos/médios, oferecendo as funções básicas necessárias para um início profissional. Embora mais simples e lento (sem tecnologia VIS) que o BLK360 normal, cobre o fundamental para utilizadores que não necessitam de funções avançadas em campo. Complementa-se com a app Cyclone FIELD 360 (para guia e alinhamento em obra) e o software PinPoint (para registo, modelação, plantas, ferramentas de análise/limpeza e exportação no escritório), proporcionando um fluxo de trabalho completo e bem integrado.
BLK360 SE Essentials é um pacote integral que permite aos utilizadores digitalizar, processar e modelar com rapidez os seus dados 3D. Vejamos alguns casos de uso perfeitos para BLK360 SE Essentials.
Profissionais da arquitetura, engenharia e construção com projetos de scan pequenos ou médios
Com BLK360 SE Essentials, os profissionais da arquitetura, engenharia e construção podem capturar áreas e estruturas pequenas ou médias, como vivendas unifamiliares e espaços com umas dimensões similares.
Estes profissionais também beneficiarão de um fluxo de trabalho simples que permite digitalizar de um modo eficiente in situ e simplifica o processamento, o registo, a medição e a criação de modelos com os dados 3D.
Utilizadores sem experiência no âmbito da captura da realidade
BLK360 SE Essentials é um ponto de partida mais simples para os utilizadores que iniciam a sua jornada no âmbito da captura da realidade, especialmente para aqueles que desejem contar com um fluxo de trabalho completo desde o primeiro momento. Os utilizadores experientes também poderão usar este fluxo de trabalho de captura da realidade em projetos pequenos ou médios.
